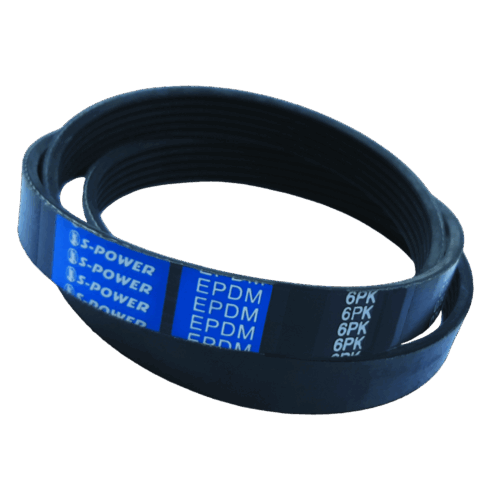

Ремни поликлиновые

Ремни поликлиновые представляют собой приводные элементы, совмещающие в себе высокую гибкость плоских ремней и повышенную тяговую способность клиновых. Конструктивно изделие представляет собой бесконечную ленту с плоской наружной поверхностью и продольными клиновидными выступами (ручьями) на внутренней стороне. Функциональное назначение данных компонентов в промышленных системах заключается в передаче крутящего момента при высоких частотах вращения валов и значительных передаточных отношениях. Основная задача, которую решают ремни поликлиновые, — обеспечение компактности привода при возможности использования шкивов малых диаметров, что позволяет снизить общие массогабаритные характеристики механизмов и уровень вибрации системы.

Ремни поликлиновые: технологии производства и материалы

Технология изготовления и структура

Производство поликлиновых ремней базируется на методе послойной сборки компонентов на цилиндрических дорнах с последующей вулканизацией в ротационных прессах под избыточным давлением. Технологический процесс включает прецизионное шлифование профиля ручьев, что гарантирует строгое соблюдение шага и угла клина. Конструкция включает три ключевых слоя: несущий корд, воспринимающий растягивающие усилия; массив эластомера, формирующий основание и профиль ручьев; и защитное тканевое или полимерное покрытие. Использование непрерывной вулканизации исключает наличие стыковочных швов, обеспечивая идентичность физико-механических свойств по всей длине окружности.

Применяемые эластомеры и материалы корда

Физико-механические характеристики продукции определяются типом используемых полимеров и армирующих нитей. В промышленном секторе применяются:

• Этилен-пропилен-диеновые каучуки (EPDM). Применяются в термостойких модификациях, способных функционировать в температурном диапазоне -45°С до +130°С. Обладают исключительной стойкостью к озоновому старению и атмосферным факторам.
• Хлоропреновые каучуки (CR). Характеризуются высокой износостойкостью и сопротивляемостью циклическому изгибу. Температурный предел эксплуатации составляет -30°С до +80°С.
• Бутадиен-нитрильные каучуки (БНК/NBR). Используются при необходимости обеспечения высокой маслобензостойкости привода.
• Полиэфирный кордшнур. Обладает модулем упругости до 15 000 МПа, что минимизирует остаточное удлинение ремня в процессе приработки.
• Арамидный корд (Кевлар). Интегрируется в ремни для экстремальных нагрузок, обеспечивая передачу мощности, на 30–50% превышающую показатели стандартных серий.

Технические параметры и нормативная база

Классификация профилей согласно стандартам

Геометрия изделий регламентируется международными стандартами ISO 9982 и DIN 7867. Ремни поликлиновые классифицируются по профилям, обозначаемым буквами: PH, PJ, PK, PL и PM. Основными параметрами являются шаг ручья (расстояние между вершинами соседних клиньев) и общая высота ремня.

Твердость резиновых смесей для изготовления данных изделий составляет 75–85 Шор А, что обеспечивает баланс между эластичностью и сопротивлением боковому сжатию при контакте со шкивом. Допуски на ширину ремня регламентированы в пределах ±0,5 мм в зависимости от количества ручьев.

Сферы промышленного применения

Уникальное сочетание компактности и высокого КПД (до 98%) позволяет интегрировать ремни поликлиновые в узлы различных отраслей:

• Машиностроение: приводы металлорежущих станков, компрессорных установок и мощных насосов.
• Автомобилестроение: передача момента на навесные агрегаты двигателей (генераторы, насосы ГУР, компрессоры кондиционеров).
• Бытовая техника: приводы стиральных машин, беговых дорожек и деревообрабатывающего электроинструмента.
• Агропромышленный комплекс: приводные механизмы сепараторов и мукомольного оборудования.

Важно: монтаж поликлинового ремня на шкивы с отклонением от параллельности валов более чем на 0,25° приводит к неравномерному распределению нагрузки по ширине корда, что провоцирует преждевременный разрыв крайних ручьев и быстрый выход привода из строя.

Практические рекомендации требуют контроля состояния шкивов на предмет износа вершин и впадин. Выработка профиля шкива свыше 0,1 мм вызывает эффект «проваливания» ремня, что снижает коэффициент трения и ведет к перегреву эластомера.

Компания «РезиноМир» осуществляет комплексные поставки индустриальных РТИ, ориентируясь на сотрудничество с юридическими лицами и индивидуальными предпринимателями. Все операции проводятся через систему безналичной оплаты. Ремни поликлиновые всех серийных профилей и длин доступны для оперативной отгрузки заказчикам в Санкт-Петербурге и Ленинградской области. При необходимости возможна поставка изделий под заказ по индивидуальным техническим спецификациям для уникального импортного оборудования. Технические специалисты компании готовы рассчитать стоимость партии и предоставить профессиональную консультация инженера по вопросам подбора материалов и расчета передаваемой мощности. Предлагаем купить в СПб продукцию оптом с предоставлением сертификатов соответствия и гарантии. Срок отгрузки минимален благодаря оптимизированной логистике. Актуальные цены уточняйте по контактам: +7 (812) 223-43-40, spb@rti-land.ru.

Часто задаваемые вопросы

Как определить необходимость замены поликлинового ремня при осмотре?

Критическими признаками износа являются: появление более пяти поперечных трещин на площади в 25 мм ручьев, оголение нитей армирующего корда, отслоение клинового профиля от основания или засаливание рабочих поверхностей ГСМ. Если при номинальном натяжении наблюдается проскальзывание, сопровождающееся высокочастотным свистом, ремни поликлиновые подлежат замене.

Влияет ли влажность на тяговую способность поликлиновой передачи?

Попадание воды в зону контакта снижает коэффициент трения, что может вызвать временное проскальзывание. Однако за счет наличия продольных канавок вода эффективно отводится из зоны контакта, восстанавливая сцепление быстрее, чем в плоскоременных передачах. Для работы во влажных средах рекомендуется использовать ремни с шероховатой поверхностью ручьев или изделия из EPDM.

Возможно ли изготовление ремня с нестандартным количеством ручьев?

Да, технологическая возможность нарезки из широкого викеля позволяет поставлять ремни поликлиновые с любым количеством ручьев под конкретную ширину шкива заказчика. Минимальная ширина ограничена только профилем (например, от 2 ручьев для профиля PJ). Расчет стоимости таких позиций производится на основании ширины и погонной длины изделия.

Какие факторы влияют на срок службы ремня в агрессивной среде?

Долговечность эластомера снижается при постоянном воздействии паров растворителей, минеральных масел и абразивной пыли. Абразивные частицы действуют как притирочная паста, стачивая профиль ручьев. Гарантия на изделия распространяется при условии отсутствия механических повреждений и соблюдения температурного режима эксплуатации, указанного в техническом паспорте.

Как правильно рассчитать предварительное натяжение привода?

Натяжение поликлинового ремня контролируется по величине прогиба ветви под действием контрольной нагрузки или с помощью акустических приборов, измеряющих частоту колебаний. Недостаточное натяжение вызывает перегрев и вибрации, а избыточное — ведет к преждевременному разрушению подшипниковых узлов валов и вытяжке корда. Инженерная консультация позволяет получить точные значения натяжения для конкретной конфигурации привода.
