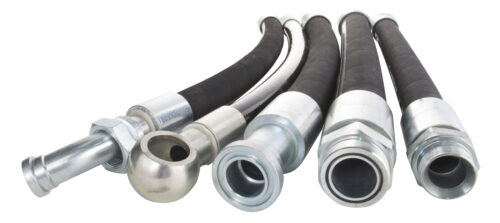

Рукава с фитингами BSP 50 мм

Рукава высокого давления (РВД) с условным проходом 50 мм (DN 50 / 2 дюйма), оснащенные фитингами стандарта BSP, представляют собой самые массивные и производительные гидравлические магистрали в линейке стандартных промышленных трубопроводов. Данный типоразмер является критически важным компонентом для систем с экстремально высокой пропускной способностью (до 800–1000 л/мин), обеспечивая функционирование главных приводов тяжелой карьерной техники, мощных гидравлических прессов и буровых платформ.

Инженерная задача, решаемая применением рукавов DN 50, заключается в передаче колоссальных объемов энергии рабочей жидкости при сохранении высокого рабочего давления (до 35–42 МПа). В условиях таких нагрузок использование арматуры BSP 2″ с конусом уплотнения 60° (или с дополнительным кольцом O-ring) гарантирует надежность соединения, исключая риск разгерметизации под воздействием гидроударов и вибраций.

Технические характеристики и производство: рукава с фитингами BSP 50 мм

Изготовление сборочных единиц такого диаметра требует специализированного оборудования с усилием обжима свыше 500 тонн и высококвалифицированного персонала. Технологический процесс включает прецизионную резку многослойного армированного шланга, обязательную глубокую зачистку наружного и внутреннего слоев резины (skiving) и монтаж массивных фитингов серии Interlock. Технология Interlock является обязательной: она обеспечивает механическое зацепление металла фитинга за металл корда, предотвращая вырывание арматуры при давлении, создающем разрывное усилие на фитинг в десятки тонн.

Материаловедение и конструкция

Эксплуатационные параметры определяются классом рукава согласно EN 856:

1. 4SH: Четыре слоя спиральной навивки из стальной проволоки. Рабочее давление до 25.0 МПа. Используется в системах средней нагруженности.
2. R13: Шесть слоев спиральной навивки. Стандарт для тяжелой техники. Рабочее давление до 35.0 МПа.
3. R15: Шесть слоев усиленной навивки. Максимальная прочность. Рабочее давление до 42.0 МПа.

Фитинги BSP 2″ изготавливаются из конструкционной стали с цинк-никелевым покрытием. Резьба G 2″ (11 витков на дюйм), угол профиля 55°.

В таблице представлены характеристики рукавов DN 50:

Особенности монтажа и сферы применения

Рукава DN 50 обладают огромной массой (до 10 кг/м с фитингами) и высокой жесткостью. Минимальный радиус изгиба составляет около 700 мм. При проектировании трасс необходимо предусматривать силовые кронштейны для крепления рукавов, чтобы исключить нагрузку на резьбовые соединения от собственного веса шланга.

Важно: Монтаж фитингов BSP 2″ (размер под ключ 70–75 мм) требует применения специализированного динамометрического инструмента или гидравлических ключей. Момент затяжки достигает 400–500 Н·м. Недостаточное усилие приведет к немедленной утечке, а перетяжка опасна разрушением накидной гайки.

Отраслевая специфика

Рукава с фитингами BSP 50 мм используются в:

1. Горная добыча: Гигантские карьерные экскаваторы (ковш 20-40 кубов). Главные напорные линии.
2. Металлургия: Прокатные станы, ковочные прессы.
3. Судостроение: Приводы рулевых машин крупных судов.
4. Энергетика: Гидроприводы затворов ГЭС.

Компания «РезиноМир» специализируется на производстве рукавов сверхвысокого давления для промышленности Санкт-Петербурга и Ленинградской области. Мы работаем с юридическими лицами и ИП по безналичному расчету. Производственные мощности позволяют изготавливать рукава DN 50 (R13, R15) с фитингами BSP 2″. Возможна поставка продукции под заказ и оптом. Для расчета стоимости и оформления заявки свяжитесь с нами по телефону +7 (812) 223-43-40 или отправьте запрос на электронную почту spb@rti-land.ru. Гарантия на изделия предоставляется при соблюдении условий эксплуатации.

Часто задаваемые вопросы (FAQ)

1. Как отличить фитинг BSP 2″ от метрического M60x2?
Наружный диаметр резьбы BSP G 2″ составляет 59.6 мм, что очень близко к M60 (60.0 мм). Главное отличие — шаг. У BSP 2″ — 11 витков на дюйм (2.309 мм), у M60x2 — 2.0 мм. Разница не позволит скрутить детали более чем на оборот.

2. Можно ли использовать фланцы вместо резьбы на таком диаметре?
Да, и это часто рекомендуется. Фланцевые соединения SAE 6000 (Code 62) надежнее резьбовых при диаметрах 2″ и давлении 420 бар, так как исключают проблему момента затяжки огромной гайки.

3. Нужна ли защита?
Обязательно. Металлическая или усиленная пластиковая спираль защитит дорогостоящий рукав от внешних повреждений. Текстильный чехол обязателен для защиты персонала.

4. Какой ресурс у рукава R15 DN 50?
В тяжелых условиях ресурс составляет 4000-6000 моточасов. При статических нагрузках — до 6 лет. Требуется регулярный контроль.
